МП-2 (диск)

ТУ 25-02.180315-78

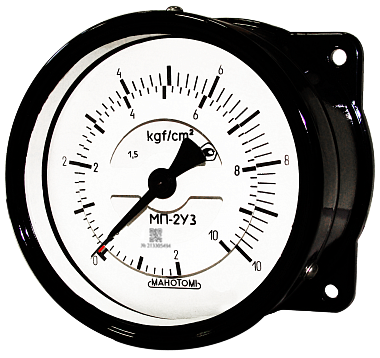

Манометр МП-2 (диск) с вращающимся диском предназначен для измерения избыточного давления неагрессивных по отношению к медным сплавам жидких и газообразных сред (вода, топливо, масло, воздух) в установках общепромышленного назначения, а также для отсчета разности давлений.

ДИАПАЗОНЫ ПОКАЗАНИЙ ПРИБОРОВ

Наименование прибора	Диапазон, Па	Диапазон, кгс/см2
МП-2 (диск)	0...1 МПа	0...10 кгс/см2


ОПЦИИ

• Электрическая подсветка циферблата - по требованию потребителя приборы поставляются с электрической подсветкой циферблата; при заказе необходимо указать напряжение питания сети постоянного тока: 24, 75, 110 В
• Черный циферблат - по требованию потребителя приборы поставляются с циферблатом, окрашенным в черный цвет

• Обезжиривание - по требованию потребителя приборы поставляются с обезжиренной рабочей полостью
• Демпфер - по требованию потребителя приборы поставляются с демпфером

• Экспортное исполнение - по требованию потребителя приборы изготавливаются для поставки на экспорт
• Технологическая черта на шкале - по требованию потребителя выполняется нанесение технологической черты на циферблат \ в примечании к заказу необходимо указать на какой отметке
• Пломбировка - все приборы поставляются с пломбой-наклейкой. По требованию потребителя приборы могут поставляться с навесной пломбой (пластиковой, свинцовой, дюралевой)
• Табличка - по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
• Заводской номер - все приборы поставляются с заводским номером
• Свидетельство - по требованию потребителя приборы поставляются со свидетельством о поверке
ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).

Средний срок службы - не менее 10 лет.


СХЕМА СОСТАВЛЕНИЯ ЗАКАЗА

Тип прибора	» МП-2 (диск)	Манометр
Климатическое исполнение	» У3 (базовое) » Т2
Верхнее значение диапазона показаний	см. в таблице
Единица измерения	» kgf/cm2   » kPa » MPa
Класс точности	» 1.5  » 2.5
Конструктивное исполнение	»-//-	Осевые штуцеры с задним фланцем
Степень защиты	» IP50
Резьба штуцера	» M12x1.5-8g
Дополнительные требования	» Эл.подсв-24В » Чер.ц/б » Обезж. » Черта » Д » Э » Табл. » П.П.С » П.П.Пас » ЦСМ » Свидет.	Электрическая подсветка циферблата  Черный циферблат  Обезжиривание  Черта на шкале  Демпфер  Экспортное исполнение  Табличка  Отметка о первичной поверке на стекле  Отметка о первичной поверке в паспорте, присвоение номера  Поверка ЦСМ  Выдача свидетельства о поверке прибора

В схеме условного обозначения прибора не указываются данные базового исполнения, а также другие технические характеристики, в случае если они являются единственными для данного типа приборов.
Пример обозначения: МП-2У3 - 1,6 MPa - 1,5 - Диск - 110В



Поверка приборов:

Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб.
Отметка о первичной поверке ставится на задней стенке корпуса всех приборов.
По требованию потребителя:

• отметка о первичной поверке ставится в паспорте на прибор;
• отметка о первичной поверке ставится на стекле прибора;
• приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).
Периодическая поверка приборов в процессе эксплуатации производится в соответствии c МИ 2124-90 МЕТОДИКА ПОВЕРКИ).
