Приборы соответствуют ТУ 26.51.52-001-47241811-2024, ГОСТ 2405

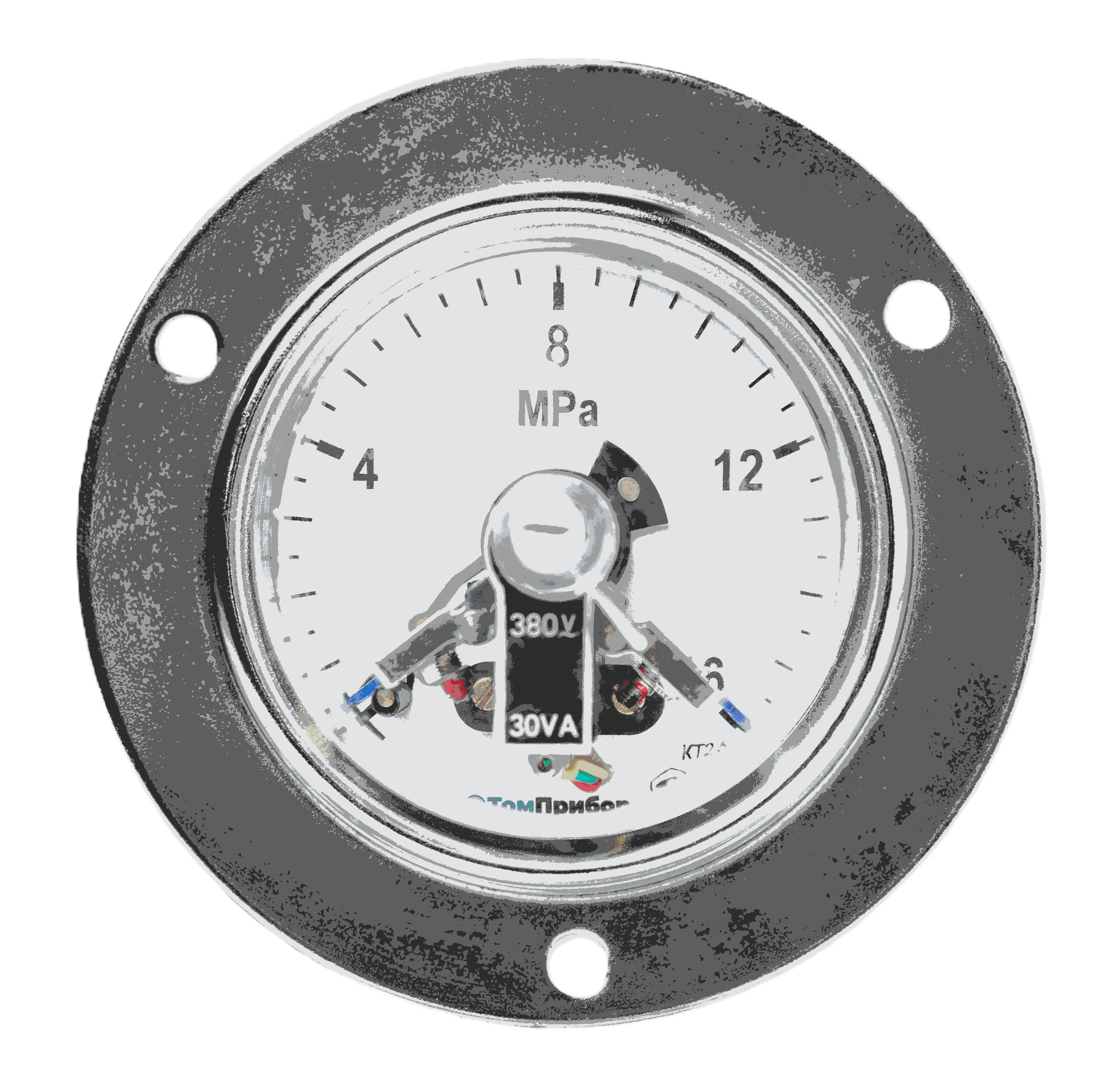

Предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся по отношению к медным сплавам сред и управления внешними электрическими цепями от сигнализирующего устройства прямого действия.
Размер квадрата под ключ, мм 11

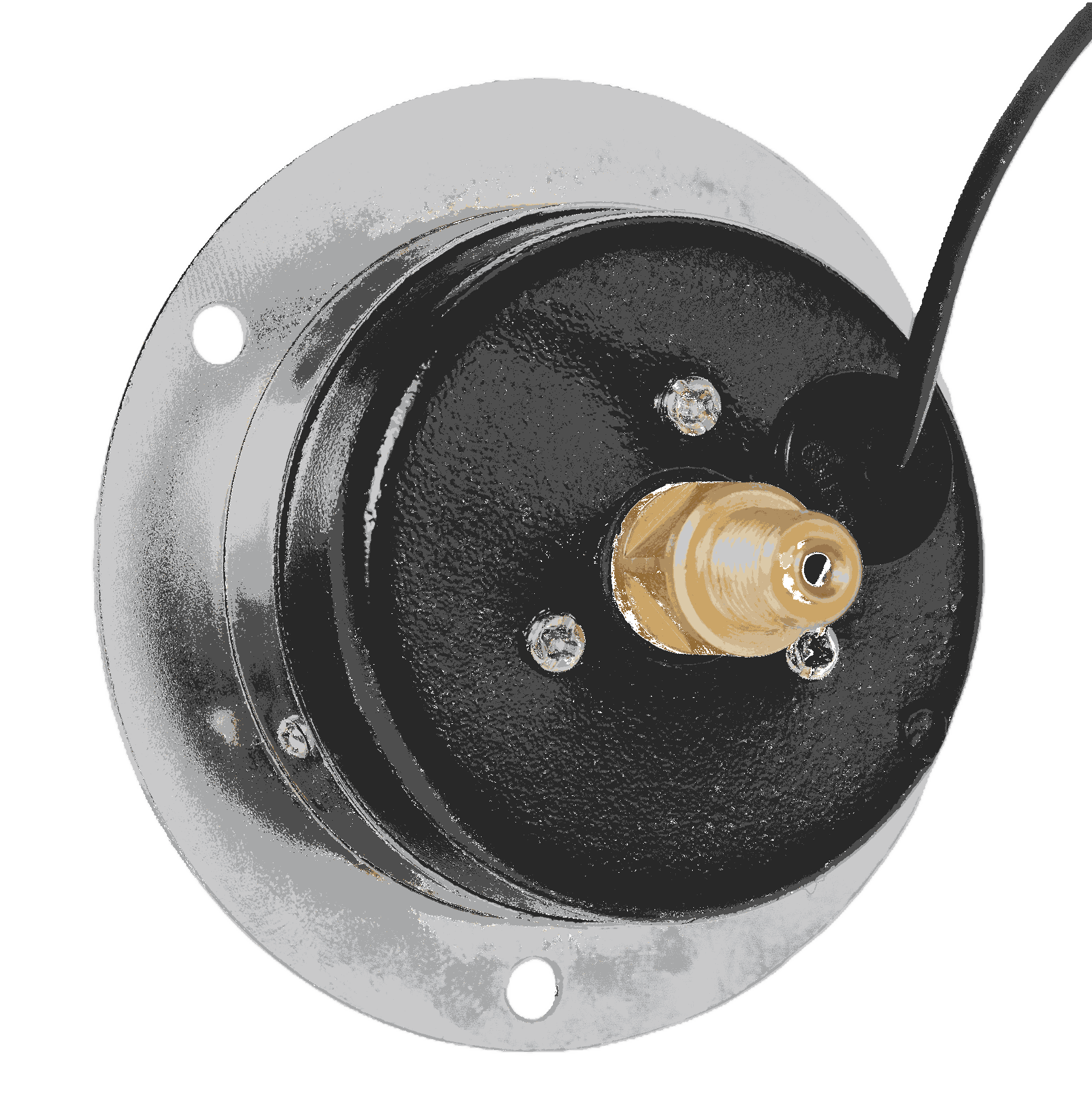

Расположение штуцера центрально-осевое
Рабочие диапазоны измерений - постоянная нагрузка - 3/4 шкалы
- переменная нагрузка - 2/3 шкалы
- кратковременная нагрузка - 110% шкалы
Средний срок службы 10 лет
Масса, не более 0,5 кг
Тип контактов с магнитным поджатием Сг, со скользящими контактами (СгСк) - по заказу
Максимальное напряжение коммутируемого тока 220 В постоянного тока; 380 В переменного тока
Сила тока, не более 1,0 А
Максимальная разрывная мощность контактов 30 Вт постоянного тока; 50 ВА переменного тока
Пределы допускаемой погрешности срабатывания электроконтактной схемы,
% от диапазона показаний +/- 4% (Сг), +/- 1,5% (СгСк)
Материал корпуса сталь, окрашенная в черный цвет
Обечайка коррозионностойкая сталь, крепление винтами
Стекло органическое
Трубчатая пружина медный сплав - до 10 МПа – полувитковая
- от 16 до 60 МПа - многовитковая
Штуцер, трибко-секторный механизм медный сплав
Циферблат алюминиевый сплав, окрашенный в белый цвет
ОПЦИИ
Пломба (Пл.) - прибор защищается от несанкционированного вскрытия установкой не снимаемой наклейки
Пломба навесная (Плн) - прибор защищается от несанкционированного вскрытия установкой навесной пломбы
Свидетельство о поверке (Св.) – дополнительно к эксплуатационной документации прикладывается свидетельство о поверке
Госповерка (ГП) – поверка прибора проводится в ФГБУ Томский ЦСМ
Протокол (Прот.) - дополнительно к эксплуатационной документации прикладывается протокол поверки
Табличка с позиционным номером (Табл.) - приборы поставляются с металлической табличкой с нанесенным позиционным номером согласно заявке
Специальная шкала, исполнение прибора с нестандартной шкалой (Спец.) – приборы изготавливаются с нестандартной шкалой по заявке потребителя
Красная черта (Черта) – на шкале прибора наносится контрольная отметка в виде красной черты по ГОСТ2405 по заявке потребителя
Комплект монтажных частей (КМЧ) – приборы поставляются с дополнительными монтажными деталями: прокладки, переходники и т.п.
Исполнение прибора с нестандартной ценой деления показаний (ц.д.) – прибор изготавливается с ценой деления, отличающейся от стандарта предприятия, но соответствующей ГОСТ2405
Прибор для измерений давления кислорода (О2) – прибор поставляется обезжиренным (в п. 2.9. «Специальная измеряемая среда» паспорта делается отметка «кислород»), на циферблате нанесены соответствующие условные обозначения по ГОСТ2405
Прибор для измерений давления ацетилена (C2H2) – прибор предназначен для измерения давления ацетилена, на циферблате нанесено соответствующее условное обозначение по ГОСТ2405
Прибор для измерений давления водорода (Н2) - прибор предназначен для измерения давления водорода, на циферблате нанесено соответствующее условное обозначение по ГОСТ2405
Прибор для измерений давления пропана (C3H8) - прибор предназначен для измерения давления пропана, на циферблате нанесено соответствующее условное обозначение по ГОСТ2405
Прибор для измерения давления хладонов (Rn*) - прибор предназначен для измерения давления хладона, на циферблате нанесено соответствующее условное обозначение по ГОСТ2405
*- числовое обозначение хладона
Прибор для измерения давления жидкости (LIQ) - прибор предназначен для измерения давления жидкости, на циферблате нанесено соответствующее условное обозначение по ГОСТ2405
Прибор для измерения давления газа (GAS) - прибор предназначен для измерения газа жидкости, на циферблате нанесено соответствующее условное обозначение по ГОСТ2405
ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Гарантийный срок эксплуатации – 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления
