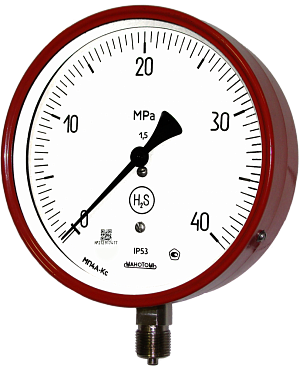

МП4А -Кс, ВП4А -Кс, МВП4А-Кс (IP53)

ТУ 25-7329.002-96

Манометры, вакуумметры и мановакуумметры показывающие МП4А-Кс, ВП4А-Кс и МВП4А-Кс предназначены для измерения избыточного и вакуумметрического давления углеводородного газа и водогазонефтяной эмульсии с содержанием сероводорода (Н2S) и углекислого газа (СO2) до 25 % объемных каждого, неорганических солей и парафина до 10 % весовых.

ДИАПАЗОНЫ ПОКАЗАНИЙ ПРИБОРОВ


Наименование прибора	Диапазон, Па	Диапазон, кгс/см2
ВП4А-Кс	-100...0 кПа	-1...0 кгс/см2
МВП4А-Кс	-100...60 кПа	-1...0,6 кгс/см2
	-100...150 кПа	-1...1,5 кгс/см2
	-100...300 кПа	-1...3 кгс/см2
	-100...500 кПа	-1...5 кгс/см2
	-0,1...0,9 МПа	-1...9 кгс/см2
	-0,1...1,5 МПа	-1...15 кгс/см2
	-0,1...2,4 МПа	-1...24 кгс/см2
МП4А-Кс	0...60 кПа	0...0,6 кгс/см2
	0...100 кПа	0...1 кгс/см2
	0...160 кПа	0...1,6 кгс/см2
	0...250 кПа	0...2,5 кгс/см2
	0...400 кПа	0...4 кгс/см2
	0...600 кПа	0...6 кгс/см2
	0...1 МПа	0...10 кгс/см2
	0...1,6 МПа	0...16 кгс/см2
	0...2,5 МПа	0...25 кгс/см2
	0...4 МПа	0...40 кгс/см2
	0...6 МПа	0...60 кгс/см2
	0...10 МПа	0...100 кгс/см2
	0...16 МПа	0...160 кгс/см2
	0...25 МПа	0...250 кгс/см2
	0...40 МПа	0...400 кгс/см2
	0...60 МПа	0...600 кгс/см2
	0...100 МПа	0...1000 кгс/см2
	0...160 МПа	0...1600 кгс/см2


ОПЦИИ

• Обезжиривание - по требованию потребителя приборы поставляются с обезжиренной рабочей полостью
• Экспортное исполнение - по требованию потребителя приборы изготавливаются для поставки на экспорт
• Атомное исполнение - по требованию потребителя приборы изготавливаются для поставки на объекты атомной энергетики (класс безопасности 3 и 4)

• Демпфер - с демпфером поставляются приборы с диапазоном показаний со 160 кгс/см², наличие демпфера у приборов с диапазоном показаний до 100 кгс/см² оговаривается при заказе
• Технологическая черта на шкале - по требованию потребителя выполняется нанесение технологической черты на циферблат \ в примечании к заказу необходимо указать на какой отметке
• Пломбировка - все приборы поставляются с пломбой-наклейкой. По требованию потребителя приборы могут поставляться с навесной пломбой (пластиковой, свинцовой, дюралевой)
• Табличка - по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
• Заводской номер - все приборы поставляются с заводским номером
• Свидетельство - по требованию потребителя приборы поставляются со свидетельством о поверке
ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).

Средний срок службы - не менее 10 лет.


СХЕМА СОСТАВЛЕНИЯ ЗАКАЗА

Тип прибора	» МП4А-Кс » ВП4А-Кс » МВП4А-Кс	Манометр Вакуумметр Мановакуумметр
Климатическое исполнение	» УХЛ1
Верхнее значение диапазона показаний	см. в таблице
Единица измерения	» kgf/cm2   » kPa » MPa
Класс точности	» 1.5 (базовое) » 1.0
Измеряемая среда	» -//-
Конструктивное исполнение	» -//- (базовое) » Ф	Радиальный штуцер без фланца Радиальный штуцер с фланцем
Степень защиты	» IP53
Резьба штуцера	» M20x1.5-8g (базовое)  » G1/2-B » K1/2
Дополнительные требования	» Обезж. » АЭС » АЭС-Кл.б.3 » Д » Черта » Э » Табл. » П.П.С » П.П.Пас » ЦСМ » Свидет.	Обезжиривание  Атомное исполнение, класс безопасности 4  Атомное исполнение, класс безопасности 3  Демпфер  Черта на шкале  Экспортное исполнение  Табличка  Отметка о первичной поверке на стекле  Отметка о первичной поверке в паспорте, присвоение номера  Поверка ЦСМ  Выдача свидетельства о поверке прибора

В схеме условного обозначения прибора не указываются данные базового исполнения, а также другие технические характеристики, в случае если они являются единственными для данного типа приборов.
Пример обозначения: МП4А-Кс - 16 MPa - 1 - G1/2 - П.П.Пас - Пл - Табл.



Поверка приборов:
Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб.
У всех приборов отметка о первичной поверке ставится на задней стенке корпуса.
По требованию потребителя:

• отметка о первичной поверке ставится в паспорте на прибор;
• отметка о первичной поверке ставится на стекле прибора;
• приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).

Периодическая поверка приборов в процессе эксплуатации производится в соответствии c МИ 2124-90 МЕТОДИКА ПОВЕРКИ).
