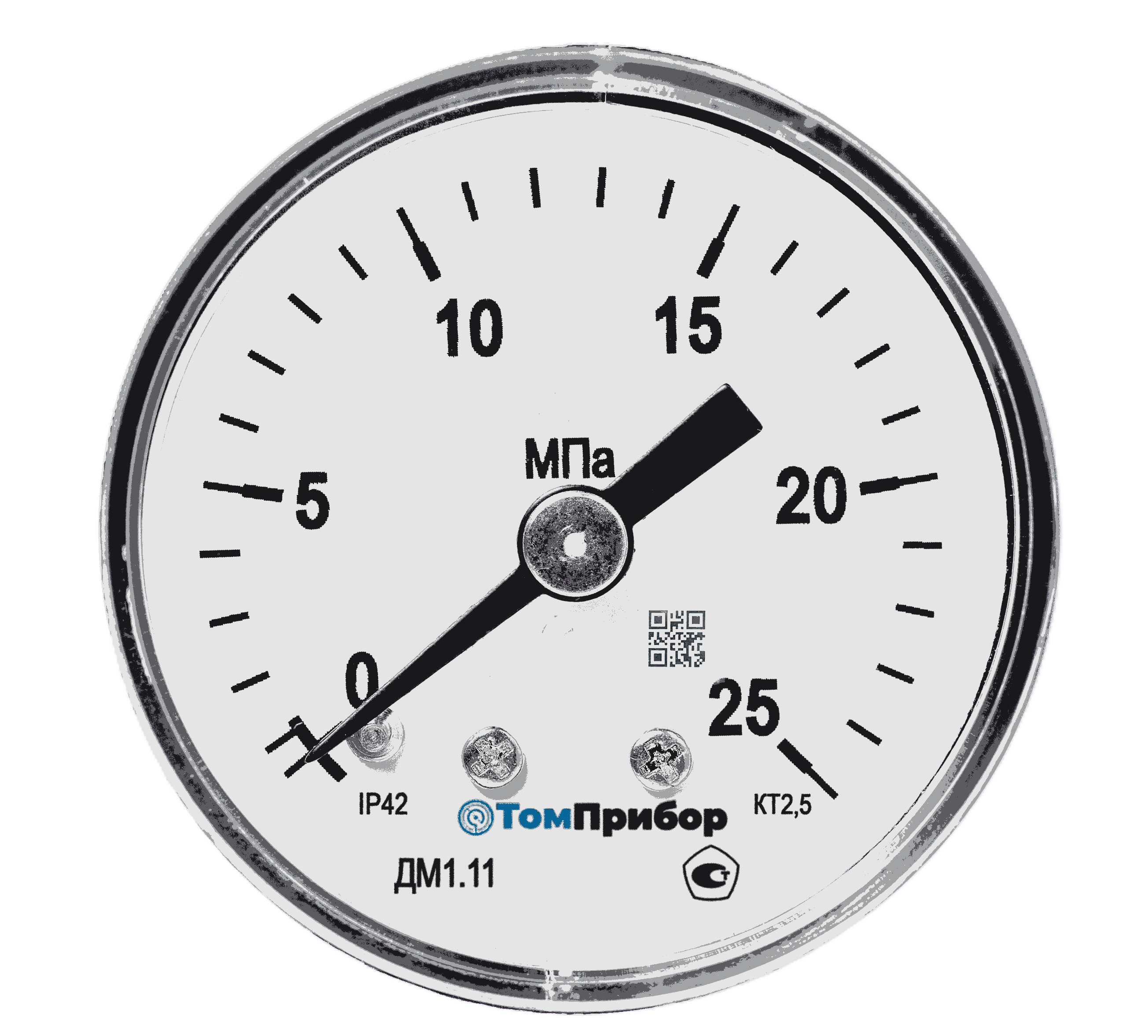

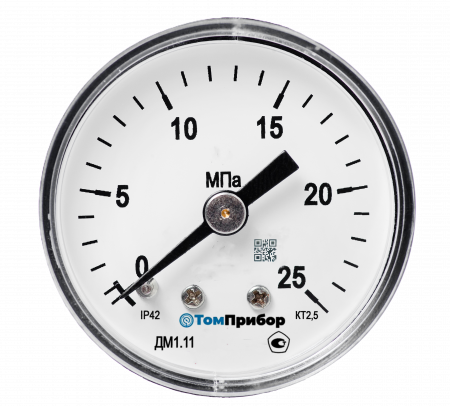

ДМ1.11

ТУ 26.51.52-001-47241811-2024, ГОСТ 2405

Манометр технический ДМ1.11 предназначен для измерения избыточного давления неагрессивных, некристаллизующихся по отношению к медным сплавам жидкостей, пара и газа, в том числе кислорода, ацетилена, пропан-бутана.

Приборы могут изготавливаться в специальном исполнении для измерения давления конкретных сред (кислород, ацетилен, водород, пропан, хладоны) с нанесением соответствующих условных обозначений на циферблат.

ПРЕДЕЛЫ ИЗМЕРЕНИЙ (ДИАПАЗОНЫ ПОКАЗАНИЙ)

Наименование прибора	Диапазон показаний, МПа*
ДМ1.11 (Манометр)	0 ... 0,16
	0 ... 0,25
	0 ... 0,4
	0 ... 0,6
	0 ... 1,0
	0 ... 1,6
	0 ... 2,5
	0 ... 4,0
	0 ... 6,0
	0 ... 10
	0 ... 16
	0 ... 25


* По заказу изготавливаются в любых других единицах измерения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Номинальный диаметр корпуса: 40 мм
• Класс точности: 2,5
• Степень пылевлагозащиты: IP42 (базовое), по заказу IP40, IP43
• Резьба присоединительного штуцера: М10х1,0 (базовое), по заказу G1/8-B, K1/8" (1/8NPT)

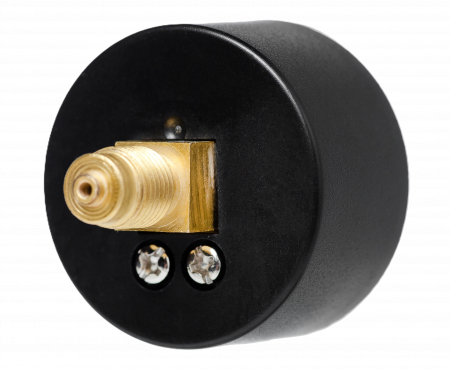

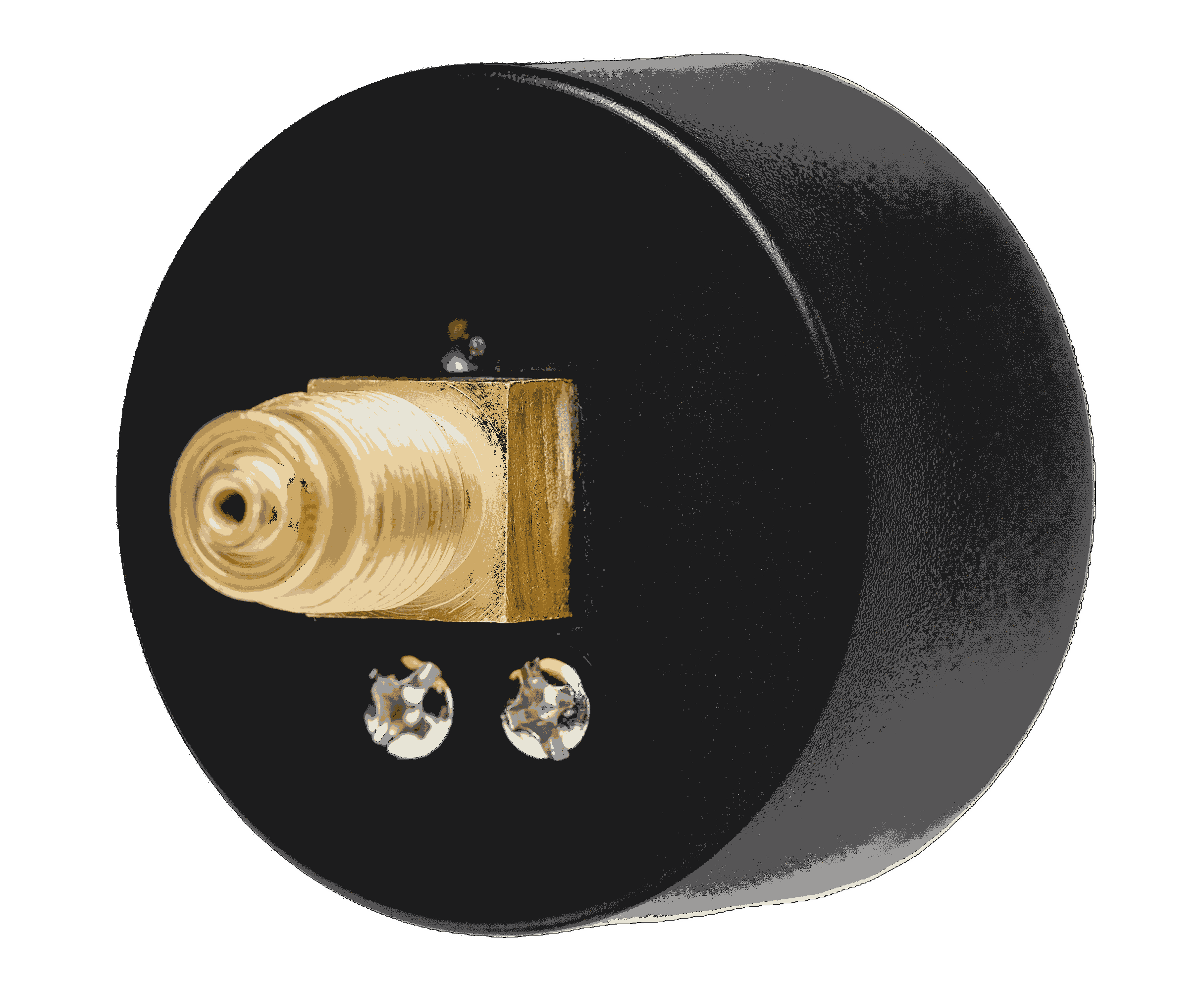

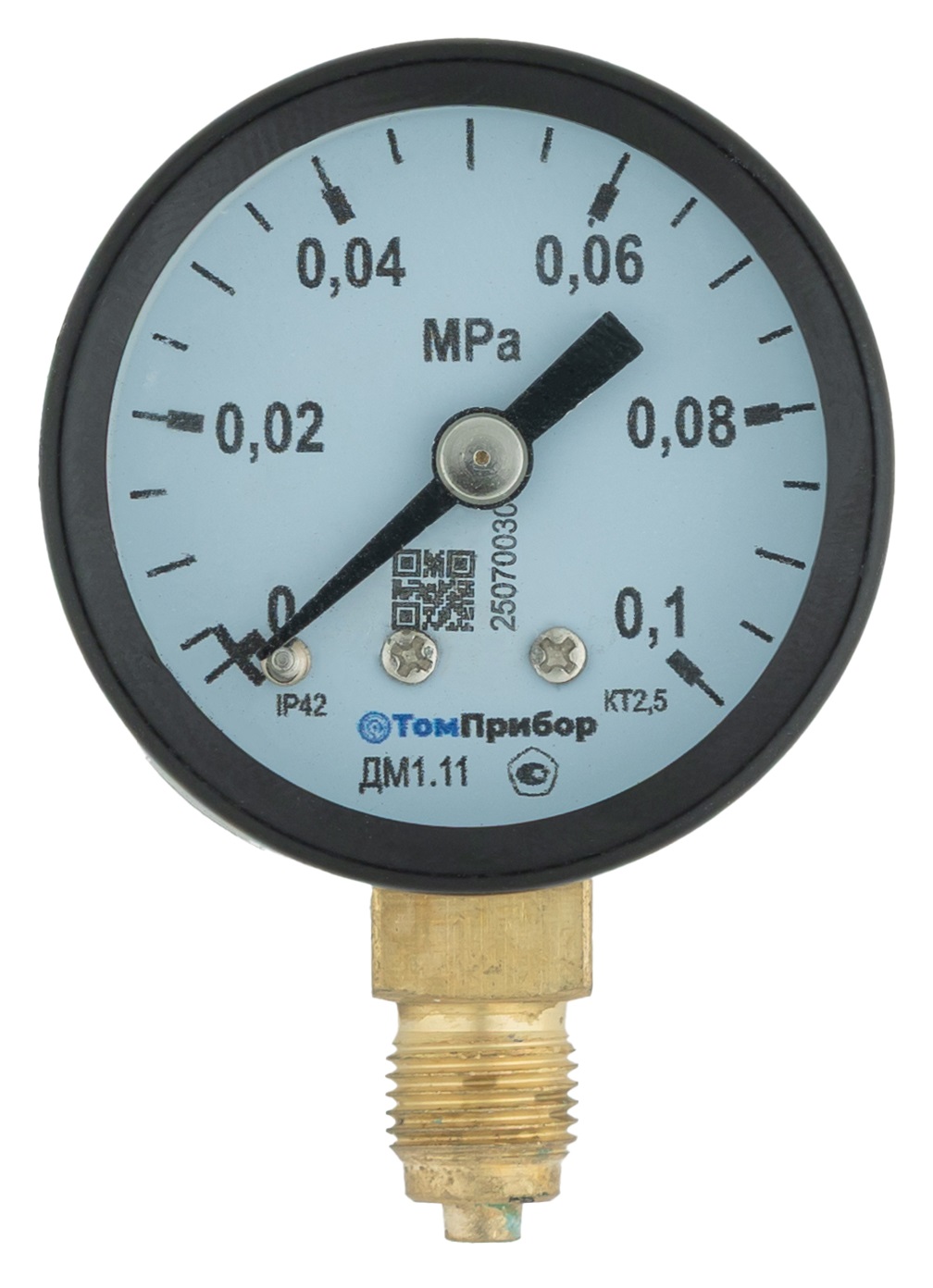

• Расположение штуцера: центрально-осевое (Тц), радиальное (Р)
• Климатическое исполнение: У2 (базовое), по заказу У1, У3, ОМ1, ОМ2 (ГОСТ 15150)
• Диапазон температур измеряемой среды: от -70 до +150 °С (до +250 °С* при использовании отвода-охладителя)
• Диапазон температуры окружающей среды: от -70 до +70 °С
• Виброзащищенность: группа L3 (базовое), по заказу L1, L2 (ГОСТ 12997)
• Рабочие диапазоны измерений:
  • постоянная нагрузка — 3/4 шкалы
  • переменная нагрузка — 2/3 шкалы
  • кратковременная нагрузка — 110% шкалы
• Материал корпуса: сталь, выкрашенная в черный цвет
• Материал измерительной системы (трубчатая пружина, штуцер, механизм): медный сплав
• Масса, не более: 0,05 кг
• Средний срок службы: 10 лет
ОПЦИИ И СПЕЦИАЛЬНЫЕ ИСПОЛНЕНИЯ
• Пломба (Пл.) — защита от несанкционированного вскрытия (неснимаемая наклейка).
• Свидетельство о поверке (Св.) — приложение свидетельства к документации.
• Госповерка (ГП) — поверка в ФГБУ «Томский ЦСМ».
• Протокол (Прот.) — приложение протокола поверки.
• Табличка (Табл.) — металлическая табличка с позиционным номером.
• Красная черта (Черта) — нанесение контрольной отметки на шкалу по ГОСТ 2405.
• Специальная шкала (Спец.) — изготовление с нестандартной шкалой или ценой деления.
• Комплект монтажных частей (КМЧ) — прокладки, переходники и т.п.
• Фланцы:
  • ФП — передний фланец
  • ФЗ — задний фланец
• Специальные измеряемые среды (с обезжириванием или маркировкой):
  • Кислород (О2)
  • Ацетилен (C2H2)
  • Водород (Н2)
  • Пропан (C3H8)
  • Хладоны (Rn*)
  • Жидкость (LIQ) / Газ (GAS)

• отметка о первичной поверке ставится на стекле прибора;
• приборы могут быть поверены представителем органа государственной метрологической службы ФГУ "Томский ЦСМ".
