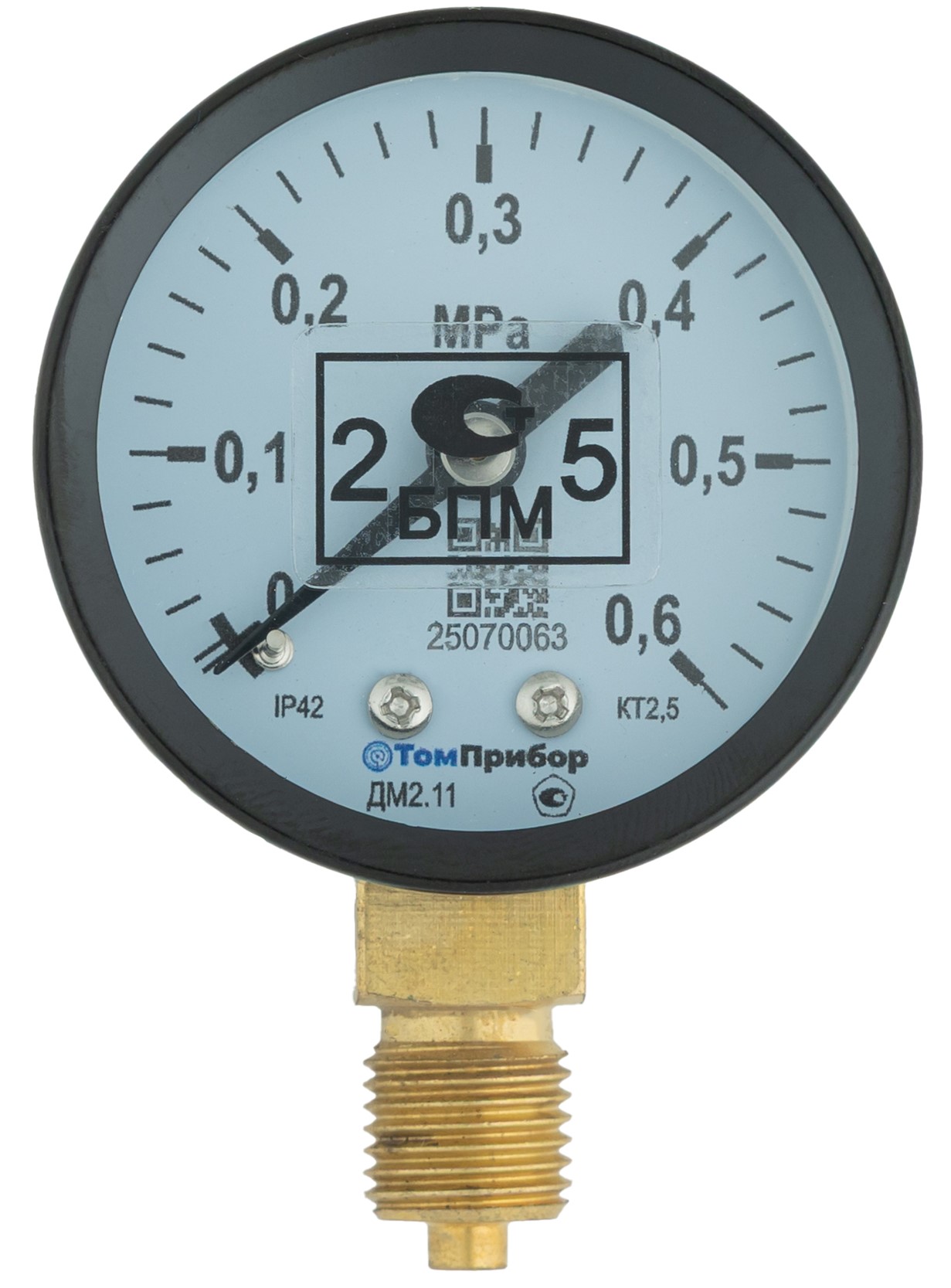

ДМ2.11

ТУ 26.51.52-001-47241811-2024, ГОСТ 2405

Манометры технические ДМ2.11 предназначены для измерения избыточного давления неагрессивных, некристаллизующихся по отношению к медным сплавам жидкостей, пара, газа, в том числе кислорода, ацетилена, пропан-бутана, метана. Исполнение для редукторов газовых баллонов.
Номинальный диаметр корпуса: 50 мм.
Материал корпуса: сталь, окрашенная в черный цвет. Измерительная система: медный сплав.

ПРЕДЕЛЫ ИЗМЕРЕНИЙ (ДИАПАЗОНЫ ПОКАЗАНИЙ)

Наименование прибора	Диапазон, МПа*
ДМ2.11 (Манометр)	0 ... 0,25
	0 ... 0,4
	0 ... 0,6
	0 ... 1,0
	0 ... 1,6
	0 ... 2,5
	0 ... 4,0
	0 ... 6,0
	0 ... 10
	0 ... 16
	0 ... 25
	0 ... 40
	0 ... 60


* По заказу изготавливаются в любых единицах измерения (кгс/см², бар, кПа и др.)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Класс точности: 2,5
• Степень пылевлагозащиты: IP42 (базовое), по заказу IP40; IP43
• Резьба присоединительного штуцера: М12х1,5; (по заказу G1/4, K1/4")
• Размер квадрата под ключ: 14 мм
• Расположение штуцера: центрально-осевое (Тц), радиальное (Р)
• Климатическое исполнение: У2 (базовое), по заказу У1; У3; ОМ1; ОМ2 (ГОСТ 15150)
• Диапазон температур измеряемой среды: от -70 до +150 °С (кратковременно до +250 °С)*
• Диапазон температуры окружающей среды: от -70 до +70 °С
• Виброзащищенность: группа L3 (по заказу L1; L2) по ГОСТ 12997
• Рабочие диапазоны измерений:
  • постоянная нагрузка - 3/4 шкалы
  • переменная нагрузка - 2/3 шкалы
  • кратковременная нагрузка - 110% шкалы
• Средний срок службы: 10 лет
• Масса, не более: 0,15 кг

* При кратковременном контакте с измеряемой средой, или в комплекте с охлаждающим устройством, или с использованием разделителей сред.

ОПЦИИ

• Пломба (Пл.) - приборы защищаются от несанкционированного вскрытия установкой неснимаемой наклейки
• Свидетельство о поверке (Св.) – дополнительно к эксплуатационной документации прикладывается свидетельство о поверке
• Госповерка (ГП) – поверка прибора проводится в ФГБУ Томский ЦСМ
• Протокол (Прот.) - дополнительно к эксплуатационной документации прикладывается протокол поверки
• Табличка с позиционным номером (Табл.) - приборы поставляются с металлической табличкой с нанесенным позиционным номером согласно заявке
• Специальная шкала (Спец.) – приборы изготавливаются с нестандартной шкалой по заявке потребителя
• Красная черта (Черта) – на шкале прибора наносится контрольная отметка в виде красной черты по ГОСТ 2405
• Комплект монтажных частей (КМЧ) – приборы поставляются с дополнительными монтажными деталями: прокладки, переходники и т.п.
• Нестандартная цена деления (ц.д.) – прибор изготавливается с ценой деления, отличающейся от стандарта предприятия
• Специальные исполнения по среде:
  • Кислород (О2) – обезжиренный, со спец. обозначением
  • Ацетилен (C2H2) – со спец. обозначением
  • Водород (Н2) – со спец. обозначением
  • Пропан (C3H8) – со спец. обозначением
  • Хладоны (Rn*) – со спец. обозначением
  • Жидкость (LIQ) / Газ (GAS) – со спец. обозначением
ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Гарантийный срок эксплуатации – 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.

Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.

Средний срок службы - 10 лет.


СХЕМА СОСТАВЛЕНИЯ ЗАКАЗА

1. Функциональное назначение	» ДМ	Манометр
2. Обозначение номинального диаметра	» 2	50 мм
3. Конструктивное исполнение	» .11	Корпус: сталь окрашенная Измерительная система: Медный сплав
4. Диапазон показаний	см. в таблице выше	0 - 0,25 ... 60 МПа
5. Класс точности	» 2,5
6. Степень защиты (IP)	» IP42 (базовое) » IP40 » IP43
7. Расположение штуцера	» Р » Тц	Радиальное Торцевое центральное
8. Резьба штуцера	» М12х1,5 (базовое) » G1/4; K1/4"
9-11. Доп. исполнения и опции	» ФП / ФЗ » Пл / Плн » Св / ГП / Прот » Табл » УПД » Черта » КМЧ » O2, C2H2, H2 и др.	Фланец (передний/задний) Пломба (наклейка/навесная) Поверка (свидетельство/гос.поверкал/протокол) Табличка с поз. номером Указатель пред. давления Красная черта Комплект монтажных частей Спец. среда (кислород, ацетилен...)

Пример обозначения: ДМ2.11-10МПа-2.5-IP42-Р-М12х1.5-Св




Поверка приборов:

Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений, зарегистрированной в Реестре аккредитованных метрологических служб.
Отметка о первичной поверке ставится в паспорте прибора.
По требованию потребителя:

• отметка о первичной поверке ставится на стекле прибора;
• приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).

Периодическая поверка приборов в процессе эксплуатации производится в соответствии c МИ 2124-90 МЕТОДИКА ПОВЕРКИ).
