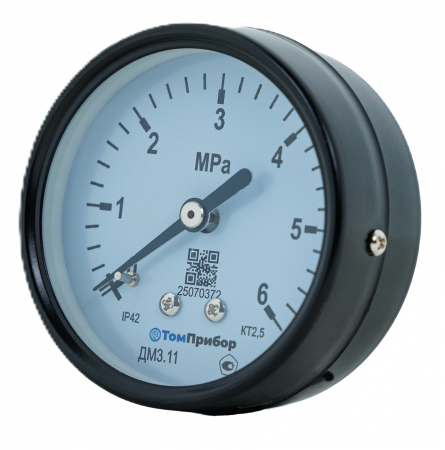

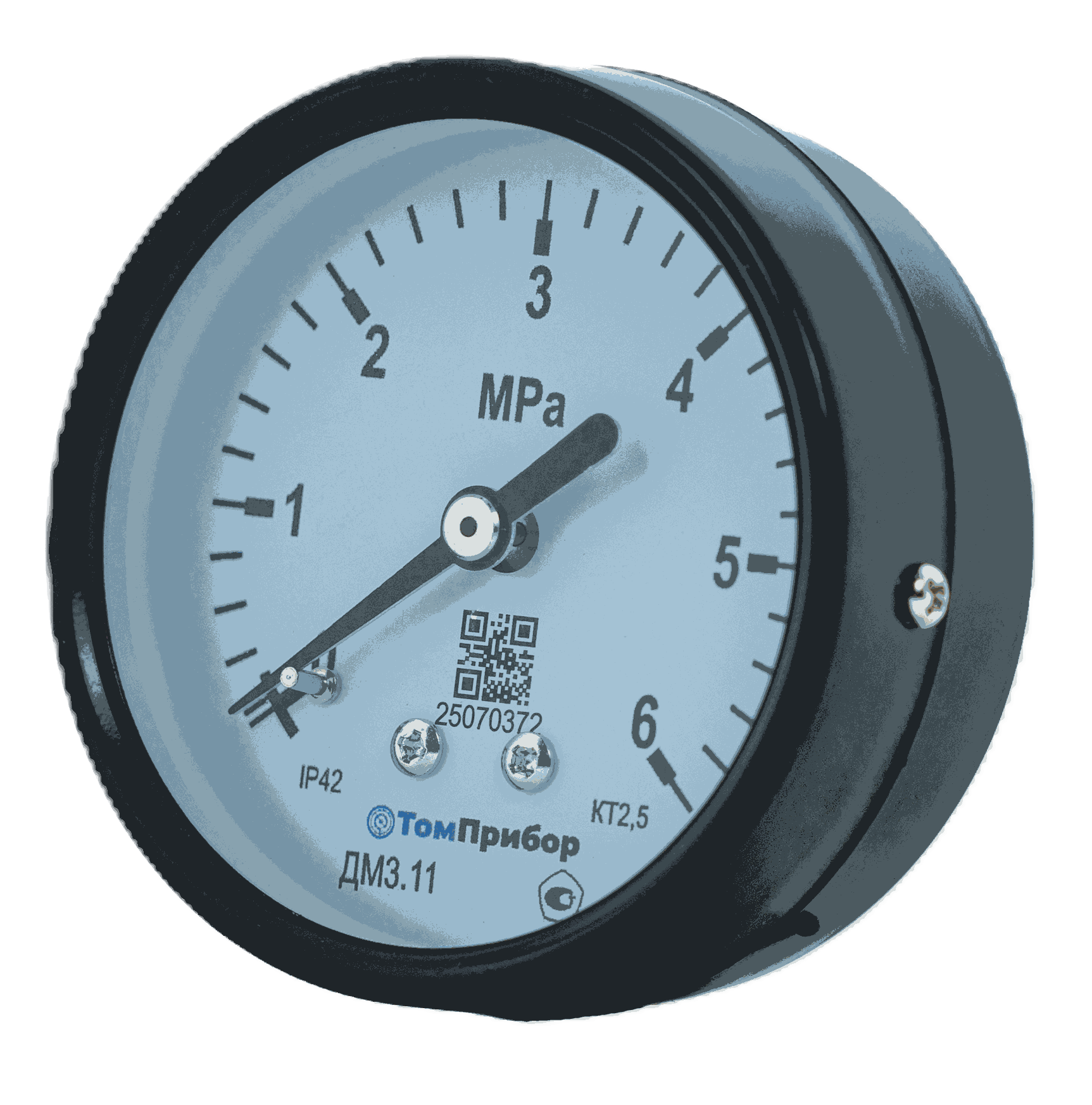

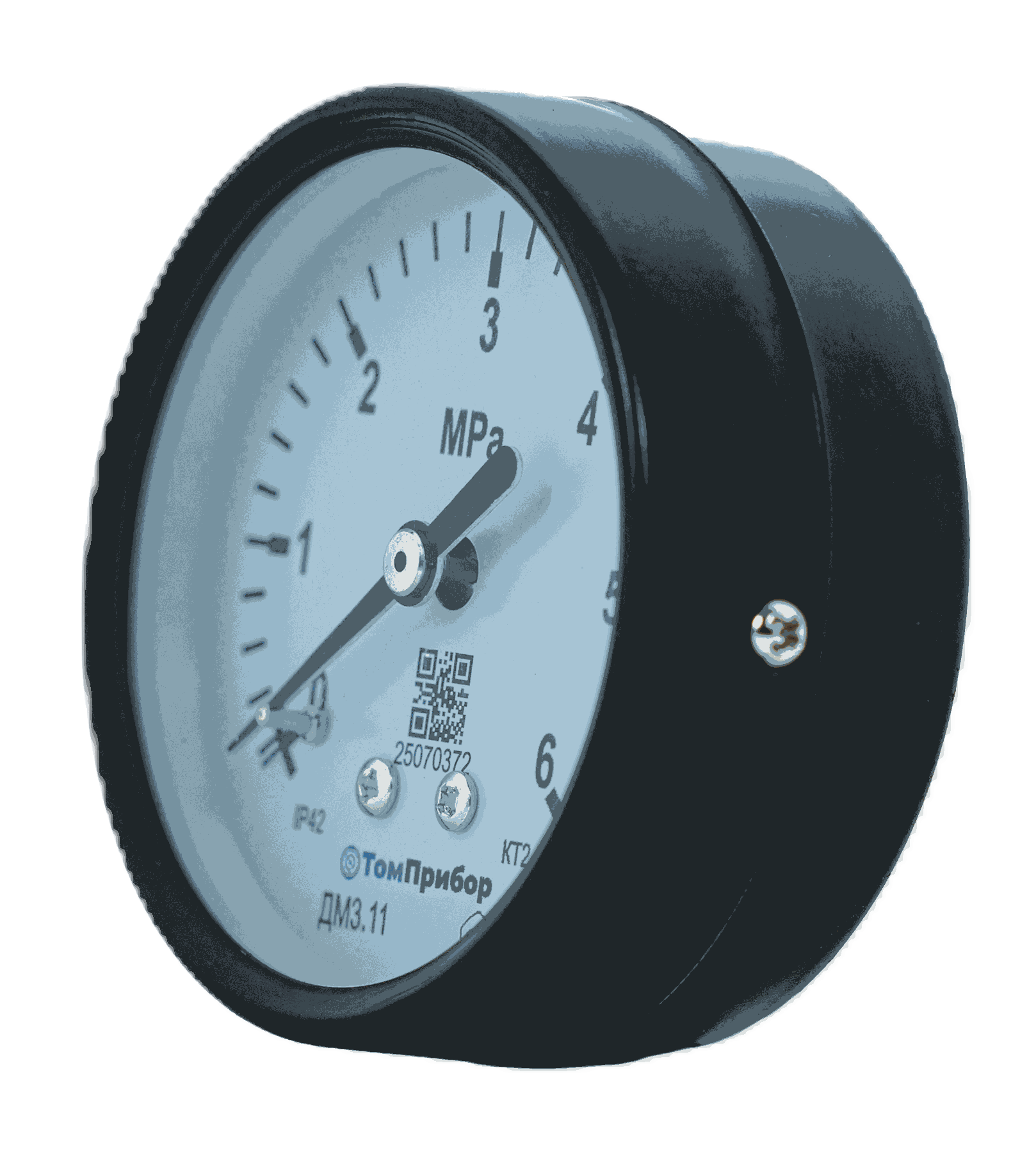

ДМ3.11, ДВ3.11, ДА3.11

ТУ 26.51.52-001-47241811-2024, ГОСТ 2405

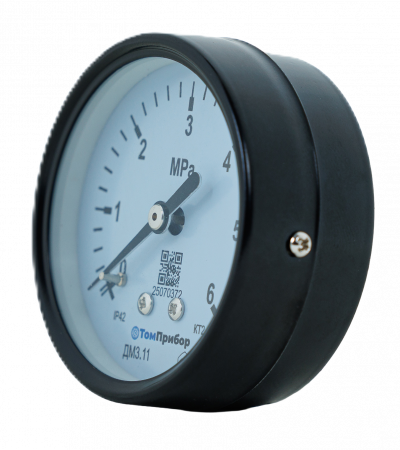

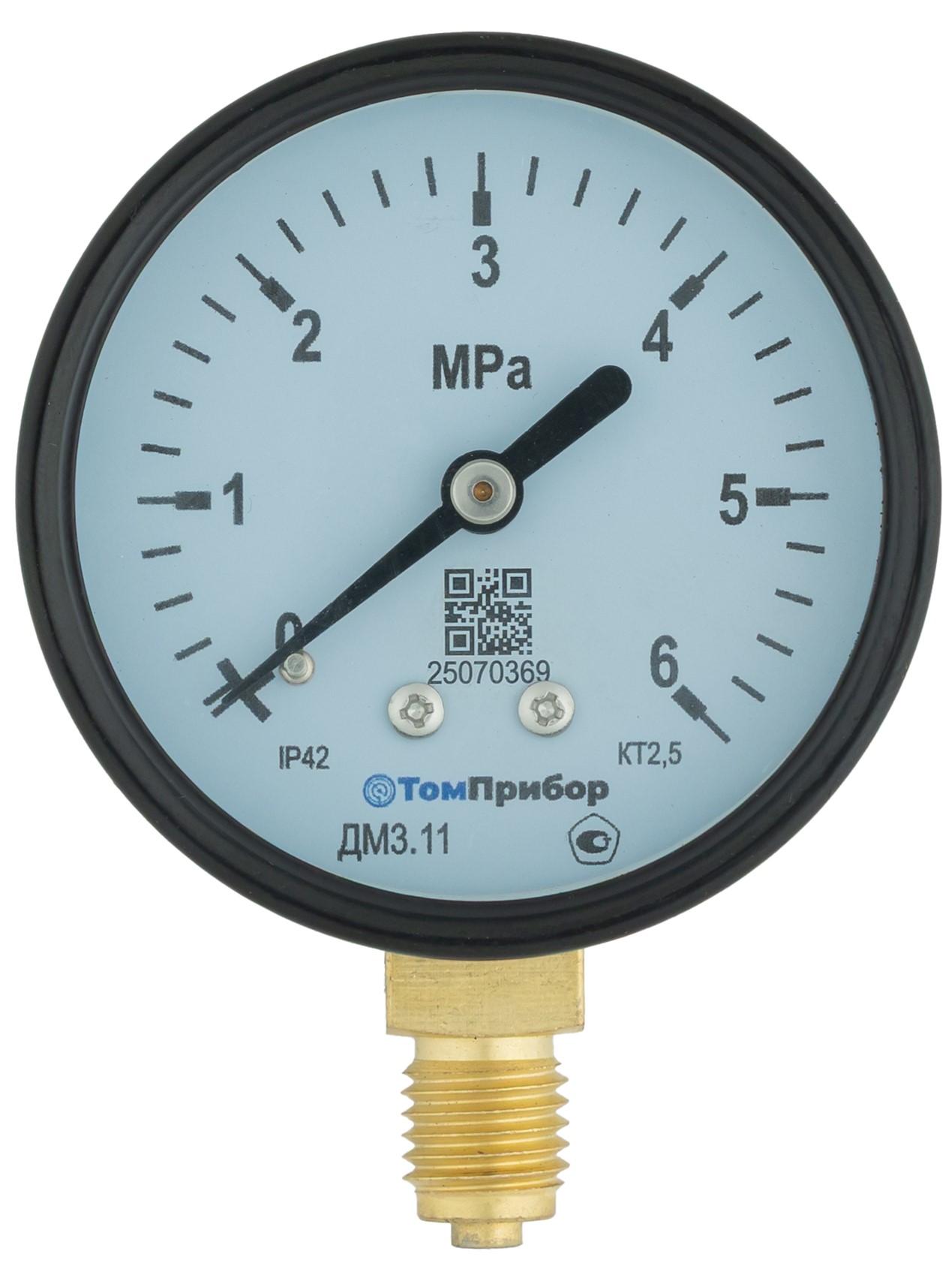

Манометры технический ДМ3.11 (вакуумметры ДВ3.11 и мановакуумметры ДА3.11) предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся по отношению к медным сплавам жидкостей, пара и газа, в том числе кислорода, ацетилена, хладонов.

Приборы могут изготавливаться в специальном исполнении для измерения давления конкретных сред (кислород, ацетилен, водород, пропан, хладоны) с нанесением соответствующих условных обозначений на циферблат и окраской корпуса в установленные цвета.

ПРЕДЕЛЫ ИЗМЕРЕНИЙ (ДИАПАЗОНЫ ПОКАЗАНИЙ)

Наименование прибора	Диапазон показаний*
ДВ3.11 (Вакуумметр)	-100 ... 0 кПа
ДА3.11 (Мановакуумметр)	-100 ... 60 кПа -100 ... 150 кПа -100 ... 300 кПа -100 ... 500 кПа
	-0,1 ... 0,9 МПа
	-0,1 ... 1,5 МПа
	-0,1 ... 2,4 МПа
ДМ3.11 (Манометр)	0 ... 100; 160; 250; 400; 600 кПа 0 ... 160 кПа 0 ... 250 кПа 0 ... 400 кПа 0 ... 600 кПа
	0 ... 1,0 МПа
	0 ... 1,6 МПа
	0 ... 2,5 МПа
	0 ... 4,0 МПа
	0 ... 6,0 МПа
	0 ... 10 МПа
	0 ... 16 МПа
	0 ... 25 МПа
	0 ... 40 МПа
	0 ... 60 МПа


* По заказу изготавливаются в любых других единицах измерения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Номинальный диаметр корпуса: 63 мм
• Класс точности: 1,5; 2,5
• Степень пылевлагозащиты: IP42 (базовое), по заказу IP40, IP43
• Резьба присоединительного штуцера: М12х1,5 (базовое), по заказу G1/4-B, K1/4" (1/4NPT)
• Размер квадрата под ключ: 14 мм

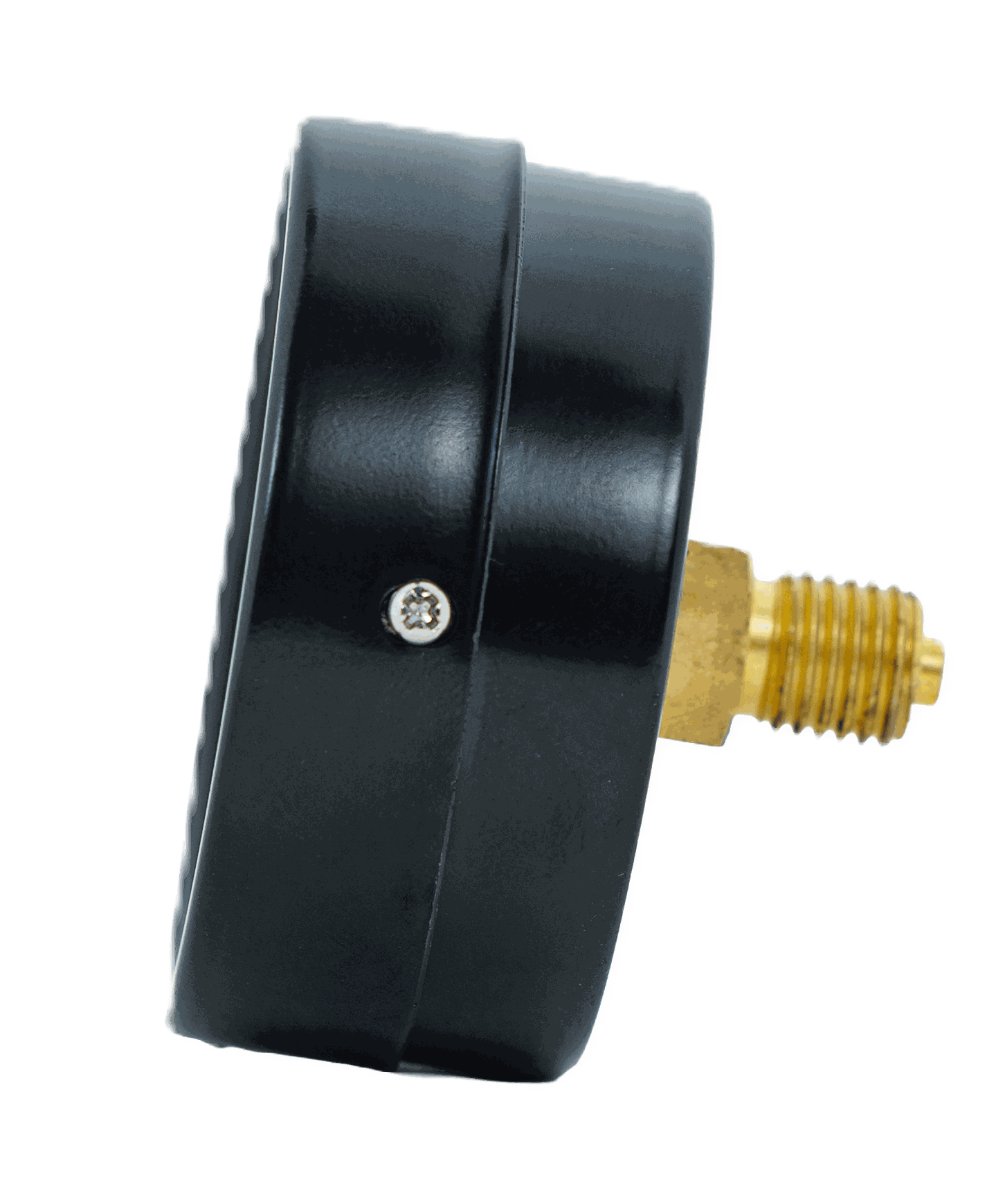

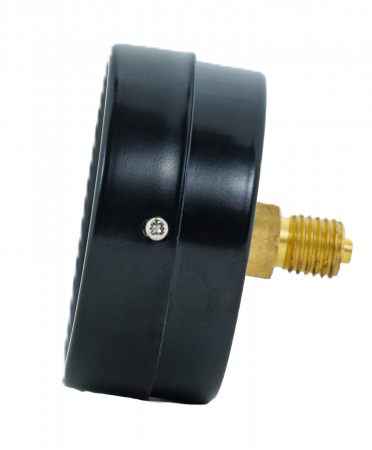

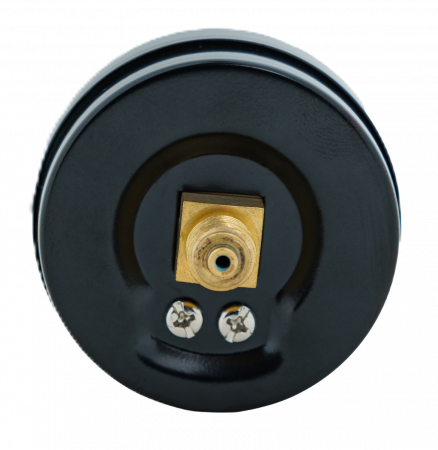

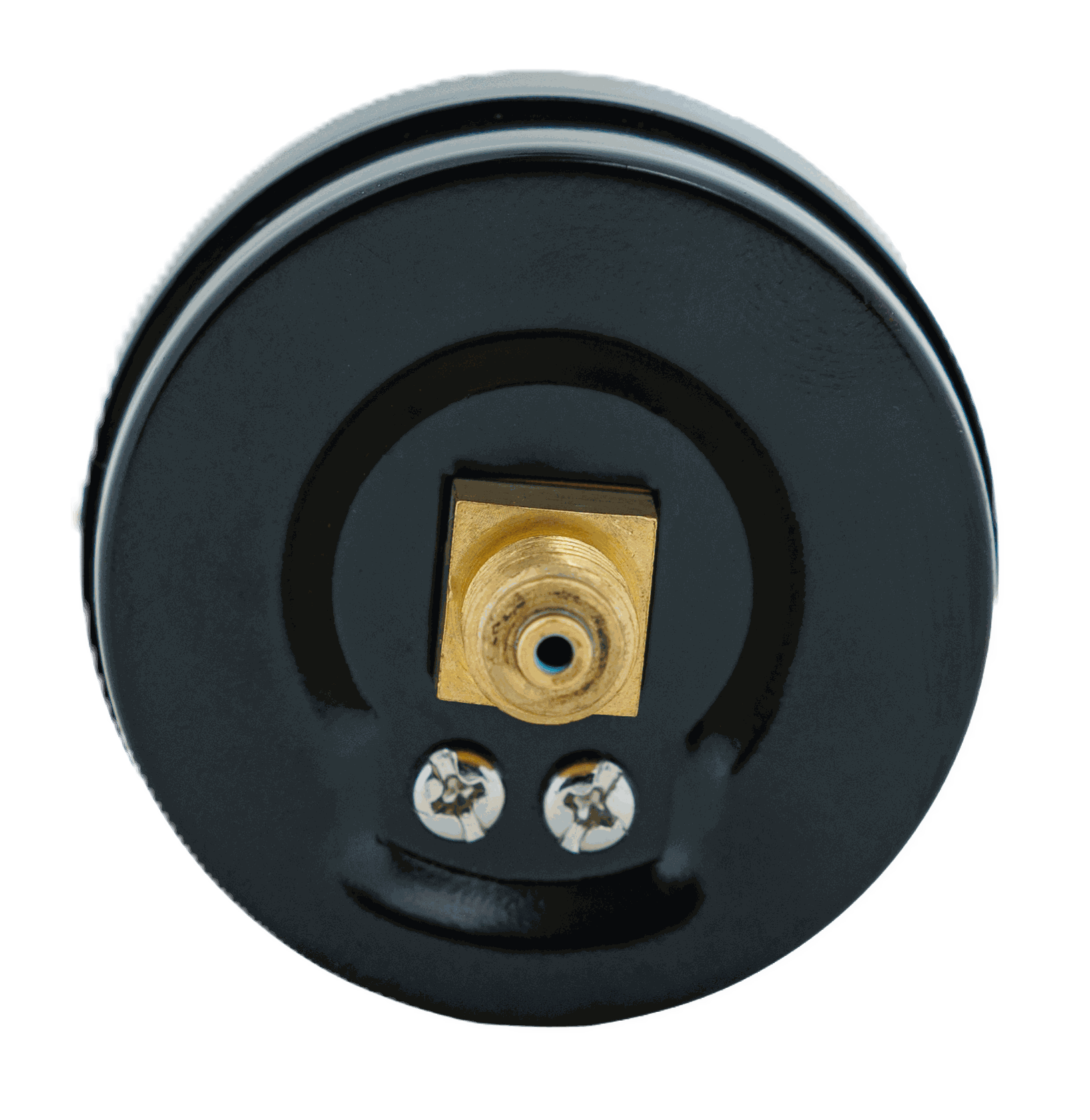

• Расположение штуцера: центрально-осевое (Тц), радиальное (Р)
• Климатическое исполнение: У2 (базовое), по заказу У1, У3, ОМ1, ОМ2 (ГОСТ 15150)
• Диапазон температур измеряемой среды: от -70 до +150 °С (до +250 °С* при использовании отвода-охладителя)
• Диапазон температуры окружающей среды: от -70 до +70 °С
• Виброзащищенность: группа L3 (базовое), по заказу L1, L2 (ГОСТ 12997)
• Рабочие диапазоны измерений:
  • постоянная нагрузка — 3/4 шкалы
  • переменная нагрузка — 2/3 шкалы
  • кратковременная нагрузка — 110% шкалы
• Материал корпуса: сталь, окрашенная в черный цвет (по умолчанию).
  Спец. окраска: Кислород (синий), Ацетилен (белый), Пропан (красный).
• Материал измерительной системы: медный сплав (латунь, бронза).
  Трубчатая пружина: полувитковая (до 10 МПа), многовитковая (16–60 МПа).
• Циферблат: алюминиевый сплав, белый цвет.
• Стекло: силикатное.
• Масса, не более: 0,15 кг
• Средний срок службы: 10 лет
ОПЦИИ И СПЕЦИАЛЬНЫЕ ИСПОЛНЕНИЯ
• Пломба (Пл.) — защита от несанкционированного вскрытия (неснимаемая наклейка).
• Пломба навесная (Плн) — защита навесной пломбой.
• Свидетельство о поверке (Св.) — приложение свидетельства к документации.
• Госповерка (ГП) — поверка в ФГБУ «Томский ЦСМ».
• Протокол (Прот.) — приложение протокола поверки.
• Табличка (Табл.) — металлическая табличка с позиционным номером.
• Красная черта (Черта) — нанесение контрольной отметки на шкалу по ГОСТ 2405.
• Специальная шкала (Спец.) — изготовление с нестандартной шкалой или ценой деления.
• Комплект монтажных частей (КМЧ) — прокладки, переходники и т.п.

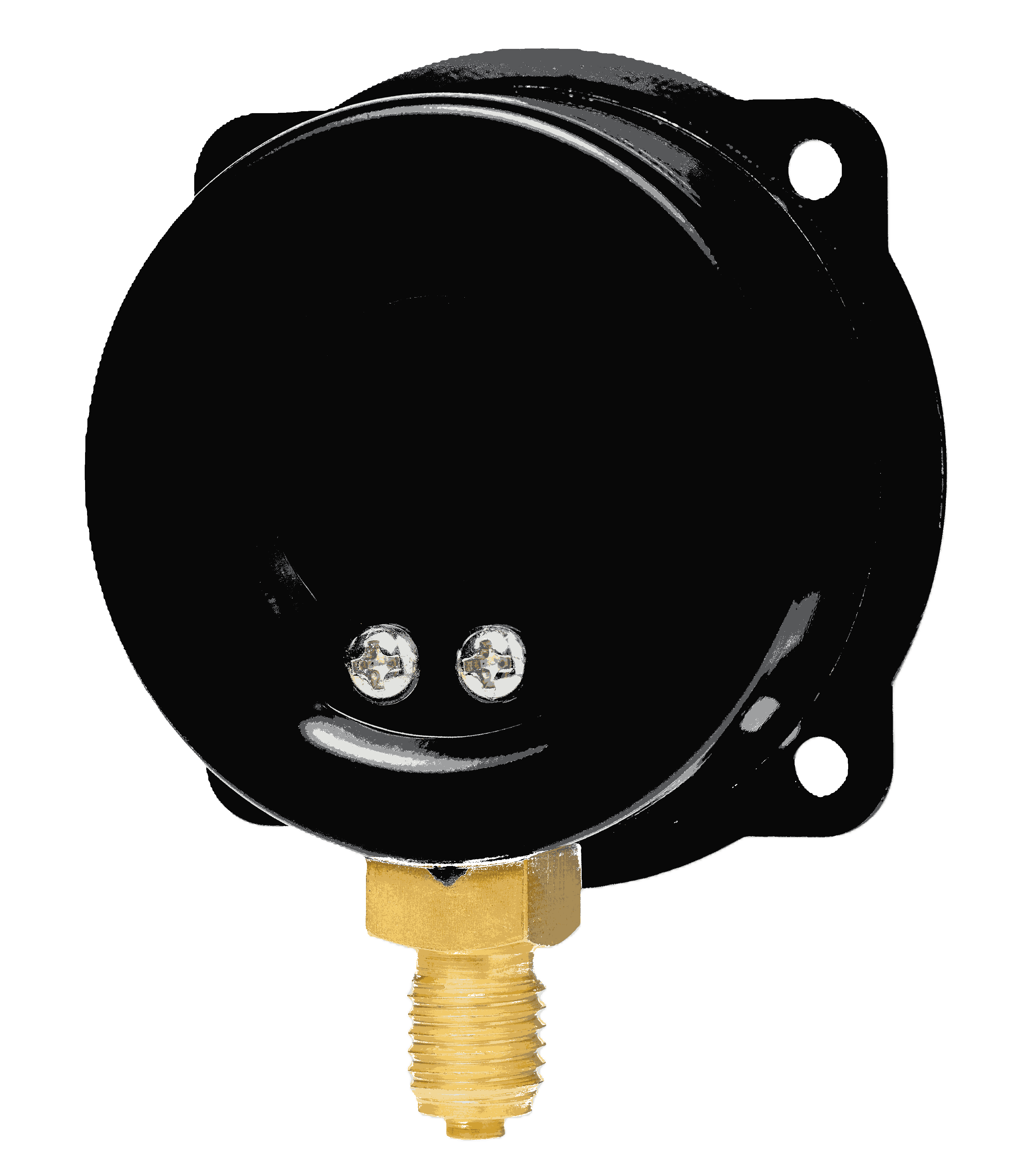

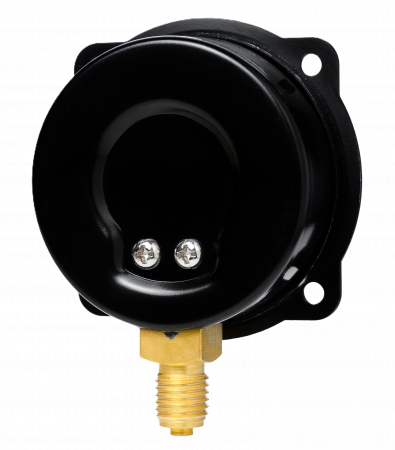

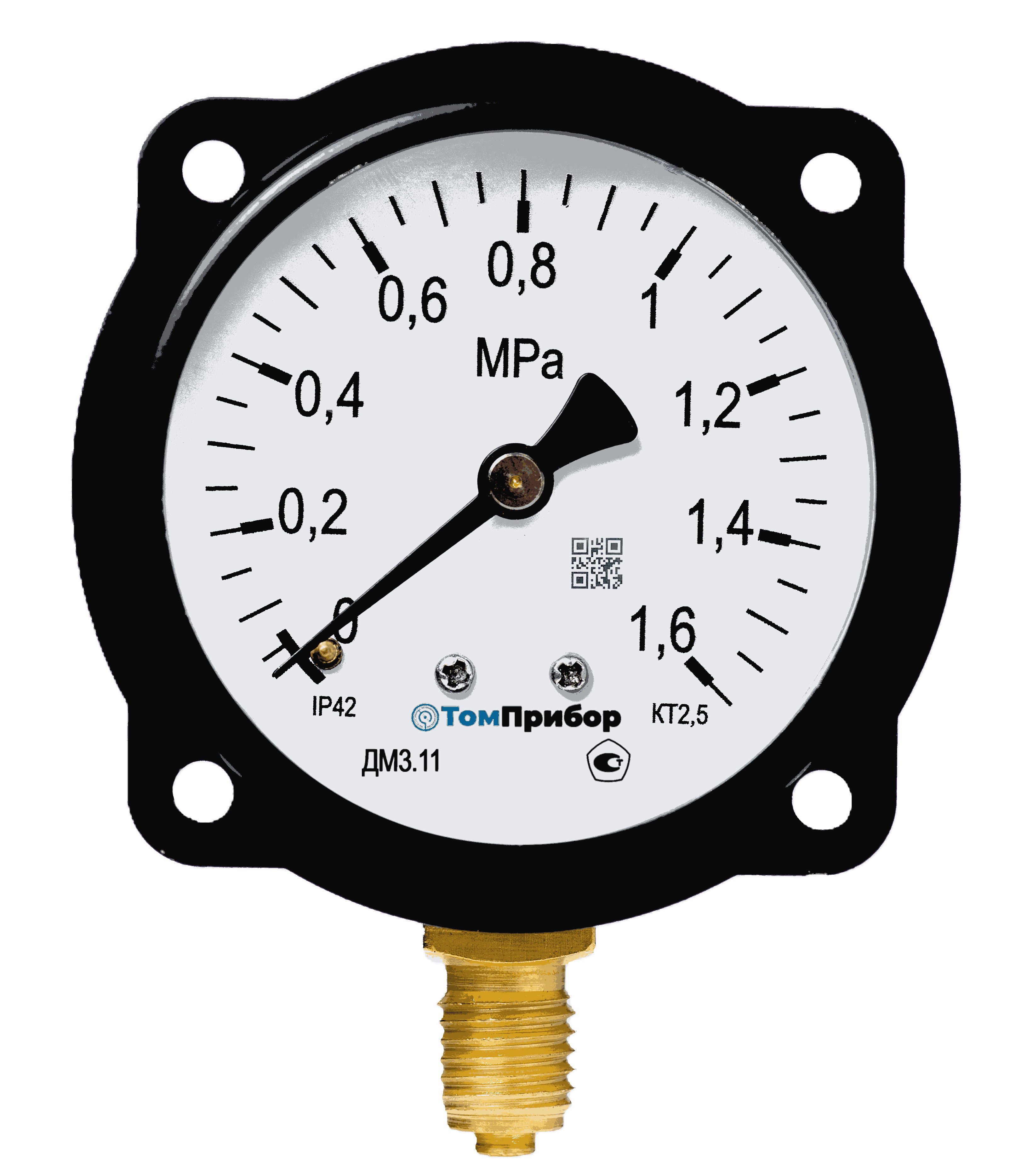

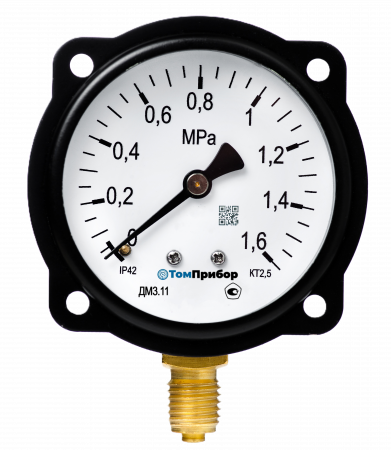

• Фланцы:
  • ФП — передний фланец (ГОСТ 2405)
  • ФЗ — задний фланец (ГОСТ 2450)
• Специальные измеряемые среды (с обезжириванием или маркировкой):
  • Кислород (O2)
  • Ацетилен (C2H2)
  • Водород (H2)
  • Пропан (C3H8)
  • Хладоны (Rn*)
  • Жидкость (LIQ) / Газ (GAS)
  • Аммиак (доп. темп. шкала ТШ)
ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Гарантийный срок эксплуатации – 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации и требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.

СХЕМА СОСТАВЛЕНИЯ ЗАКАЗА

Параметр	Значение в обозначении	Расшифровка
1. Функциональное назначение	» ДМ » ДВ » ДА	Манометр Вакуумметр Мановакуумметр
2. Номинальный диаметр	» 3	63 мм
3. Конструктивное исполнение	» .11	Корпус: сталь окрашенная; Измерительная система: медный сплав
4. Диапазон показаний	» 0-1,6 МПа	Смотри выше
5. Класс точности	» 1,5 » 2,5	По заказу
6. Степень защиты (IP)	» IP42	Базовое (также IP40, IP43)
7. Расположение штуцера	» Р » Тц	Радиальное Торцевое центральное
8. Резьба штуцера	» М12х1,5	Базовая (также G1/4, 1/4NPT)
9-11. Дополнительные опции	» ФП / ФЗ » Пл / Плн » Св / ГП / Прот. » Табл. » Черта » КМЧ » O2 / C2H2 / H2...	Фланцы (передний/задний) Пломба (наклейка/навесная) Поверка (свидетельство/гос. поверка/протокол) Табличка с номером Красная черта на шкале Монтажные части Спец. среды (кислород, ацетилен и др.)


Пример обозначения: ДМ3.11-0-1,6МПа-1,5-IP42-Р-М12х1,5-Св Черта


Поверка приборов:

Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб.
Отметка о первичной поверке ставится в паспорте прибора.

По требованию потребителя:
• отметка о первичной поверке ставится на стекле прибора;
• приборы могут быть поверены представителем органа государственной метрологической службы ФГУ "Томский ЦСМ".
Периодическая поверка приборов в процессе эксплуатации производится в соответствии с МИ 2124-90 «МЕТОДИКА ПОВЕРКИ».
