ДМ8009-Кс, ДВ8009-Кс, ДА8009-Кс

ТУ 4212-002-42368375-01

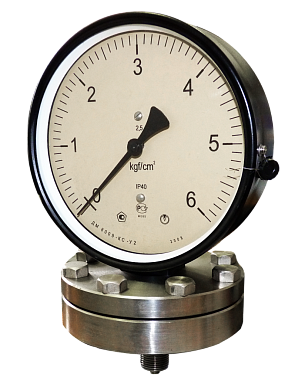

Манометры, вакуумметры и мановакуумметры мембранные показывающие коррозионностойкие ДМ8009-Кс, ДВ8009-Кс и ДА8009-Кс предназначены для измерения избыточного и вакуумметрического давления агрессивных некристаллизующихся жидких и газообразных сред (исп.I) и агрессивных кристаллизующихся жидких сред (исп.II). В качестве чувствительного элемента используется мембрана, встроенная во фланец.

ДИАПАЗОНЫ ПОКАЗАНИЙ ПРИБОРОВ


Наименование прибора	Диапазон, Па	Диапазон, кгс/см2
ДВ8009-Кс	-100...0 кПа	-1...0 кгс/см2
ДА8009-Кс	-100...60 кПа	-1...0,6 кгс/см2
	-100...150 кПа	-1...1,5 кгс/см2
	-100...150 кПа	-1...1,5 кгс/см2
	-100...300 кПа	-1...3 кгс/см2
	-100...500 кПа	-1...5 кгс/см2
	-0,1...0,9 МПа	-1...9 кгс/см2
	-0,1...1,5 МПа	-1...15 кгс/см2
	-0,1...2,4 МПа	-1...24 кгс/см2
ДМ8009-Кс	0...100 кПа	0...1 кгс/см2
	0...160 кПа	0...1,6 кгс/см2
	0...250 кПа	0...2,5 кгс/см2
	0...400 кПа	0...4 кгс/см2
	0...600 кПа	0...6 кгс/см2
	0...1 МПа	0...10 кгс/см2
	0...1,6 МПа	0...16 кгс/см2
	0...2,5 МПа	0...25 кгс/см2


ВАРИАНТЫ ИСПОЛНЕНИЯ

• Исполнение I: радиальное, способ присоединения к месту отбора давления - с помощью штуцера
• Исполнение II: радиальное, способ присоединения к месту отбора давления - с помощью фланца
ОПЦИИ

• Обезжиривание - по требованию потребителя приборы поставляются с обезжиренной рабочей полостью
• Технологическая черта на шкале - по требованию потребителя выполняется нанесение технологической черты на циферблат \ в примечании к заказу необходимо указать на какой отметке
• Пломбировка - все приборы поставляются с пломбой-наклейкой. По требованию потребителя приборы могут поставляться с навесной пломбой (пластиковой, свинцовой, дюралевой)
• Табличка - по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
• Заводской номер - все приборы поставляются с заводским номером
• Свидетельство - по требованию потребителя приборы поставляются со свидетельством о поверке
ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Гарантийный срок эксплуатации - 2 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).

Средний срок службы - не менее 8 лет.


СХЕМА СОСТАВЛЕНИЯ ЗАКАЗА

Тип прибора	» ДМ8009-Кс » ДВ8009-Кс » ДА8009-Кс	Манометр Вакуумметр Мановакуумметр
Климатическое исполнение	» У2 (базовое) » Т2
Верхнее значение диапазона показаний	см. в таблице
Единица измерения	» kgf/cm2  » kPa » MPa
Степень защиты	» IP40 (базовое) » IP54	Корпус - Сталь 08КП  Корпус - нержавеющая сталь
Вариант исполнения	» I » II
Класс точности	» 2.5 (базовое) » 1.5
Резьба штуцера	» M20x1.5-8g (базовое)  » G1/2
Дополнительные требования	» Обезж. » Черта » Табл. » Пл. » П.П.С » П.П.Пас » ЦСМ » Свидет.	Обезжиривание  Черта на шкале  Табличка  Пломба  Отметка о первичной поверке на стекле  Отметка о первичной поверке в паспорте, присвоение номера  Поверка ЦСМ  Выдача свидетельства о поверке прибора

В схеме условного обозначения прибора не указываются данные базового исполнения, а также другие технические характеристики, в случае если они являются единственными для данного типа приборов.
Пример обозначения: ДМ8009Кс - 1 MPa - I -1.5 - G1/2 - ЦСМ


Поверка приборов:

Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб.
Отметка о первичной поверке ставится на задней стенке корпуса всех приборов.
По требованию потребителя:

• отметка о первичной поверке ставится в паспорте на прибор;
• отметка о первичной поверке ставится на стекле прибора;
• приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).

Периодическая поверка приборов в процессе эксплуатации производится в соответствии c МИ 2124-90 МЕТОДИКА ПОВЕРКИ).
