Приборы соответствуют ТУ 26.51.52-001-47241811-2024, ГОСТ 2405

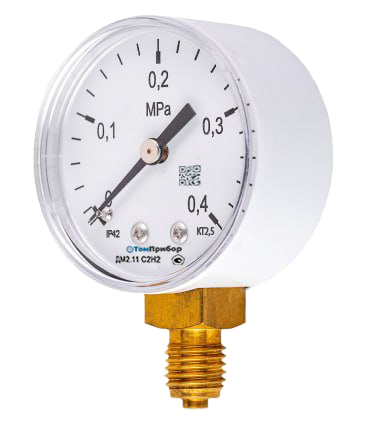

Предназначены для измерения избыточного давления ацетилена, а так же неагрессивных, некристаллизующихся по отношению к медным сплавам жидкостей, пара, газа. Широко применяются в баллонных редукторах и регуляторах. Корпус манометров выполнен из стали и окрашен в белый цвет.
Размер квадрата под ключ, мм 14
Рабочие диапазоны измерений - постоянная нагрузка - 3/4 шкалы
- переменная нагрузка - 2/3 шкалы
- кратковременная нагрузка - 110% шкалы
Средний срок службы 10 лет
Масса, не более 0,15 кг
Материал корпуса сталь
Обечайка стальная, выкрашенная в цвет корпуса, крепление в натяг
Стекло силикатное
Трубчатая пружина медный сплав
- до 10 МПа – полувитковая
- от 16 до 60 МПа - многовитковая
Штуцер, трибко-секторный механизм медный сплав
Циферблат алюминиевый сплав, окрашенный в белый цвет
ОПЦИИ
Пломба (Пл.) - приборы защищаются от несанкционированного вскрытия установкой не снимаемой наклейки
Свидетельство о поверке (Св.) – дополнительно к эксплуатационной документации прикладывается свидетельство о поверке
Госповерка (ГП) – поверка прибора проводится в ФГБУ Томский ЦСМ
Протокол (Прот.) - дополнительно к эксплуатационной документации прикладывается протокол поверки
Табличка с позиционным номером (Табл.) - приборы поставляются с металлической табличкой с нанесенным позиционным номером согласно заявке
Специальная шкала, исполнение прибора с нестандартной шкалой (Спец.) – приборы изготавливаются с нестандартной шкалой по заявке потребителя
Красная черта (Черта) – на шкале прибора наносится контрольная отметка в виде красной черты по ГОСТ2405 по заявке потребителя
Комплект монтажных частей (КМЧ) – приборы поставляются с дополнительными монтажными деталями: прокладки, переходники и т.п.
Исполнение прибора с нестандартной ценой деления показаний (ц.д.) – прибор изготавливается с ценой деления, отличающейся от стандарта предприятия, но соответствующей ГОСТ2405
ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Гарантийный срок эксплуатации – 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
