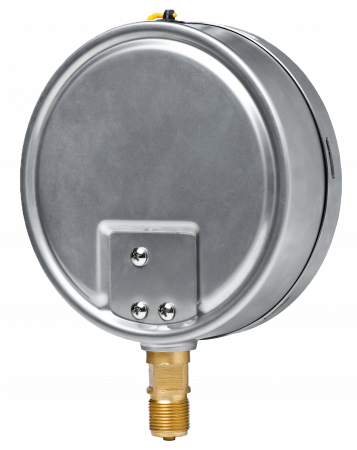

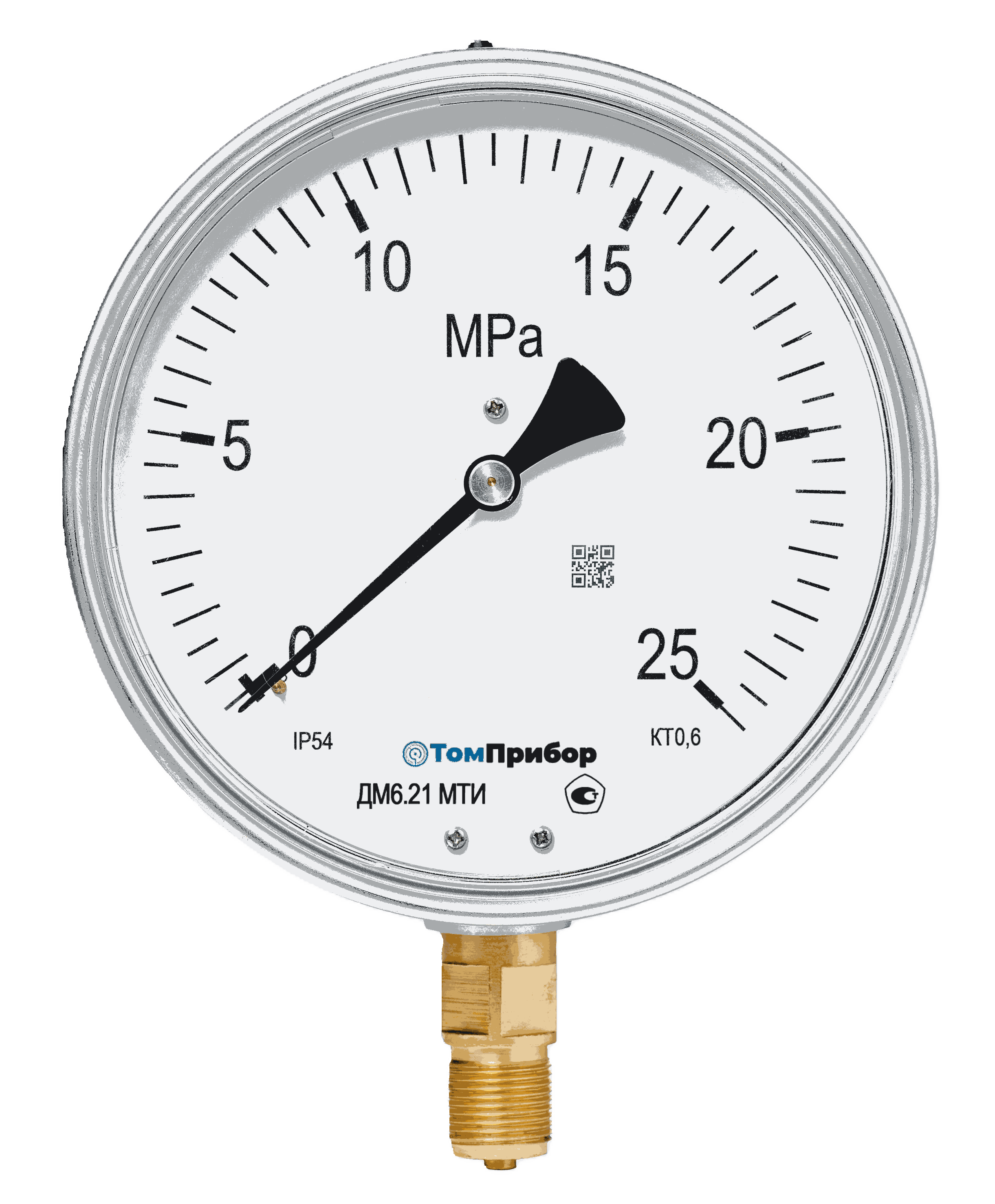

ДМ6.21 МТИ, ДВ6.21 МТИ, ДА6.21 МТИ

предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся жидкостей, газа и пара, в том числе кислорода и применения в сферах метрологического контроля и надзора.
Резьба присоединительного штуцера М20х1,5
Размер квадрата под ключ, мм 17 мм
Рабочие диапазоны измерений - постоянная нагрузка - 3/4 шкалы
                                                               - переменная нагрузка - 2/3 шкалы
                                                                - кратковременная нагрузка - 110% шкалы
Средний срок службы 10 лет
Масса, не более 1,8 кг
Материал корпуса нержавеющая сталь
Обечайка байонетная, нержавеющая сталь
Стекло силикатное, безопасное
Трубчатая пружина медный сплав  - до 10 МПа – полувитковая
                                                                    - от 16 до 60 МПа - многовитковая
Штуцер, трибко-секторный механизм медный сплав
Циферблат алюминиевый сплав, окрашенный в белый цвет
* При кратковременном контакте с измеряемой средой, или в комплекте с охлаждающим устройством, или с использованием разделителей сред.
ОПЦИИ
Установка демпфера (дем) – в измерительный канал прибора устанавливается жиклёр с узким проходным отверстием. Уменьшает негативные воздействия пульсации измеряемой среды.

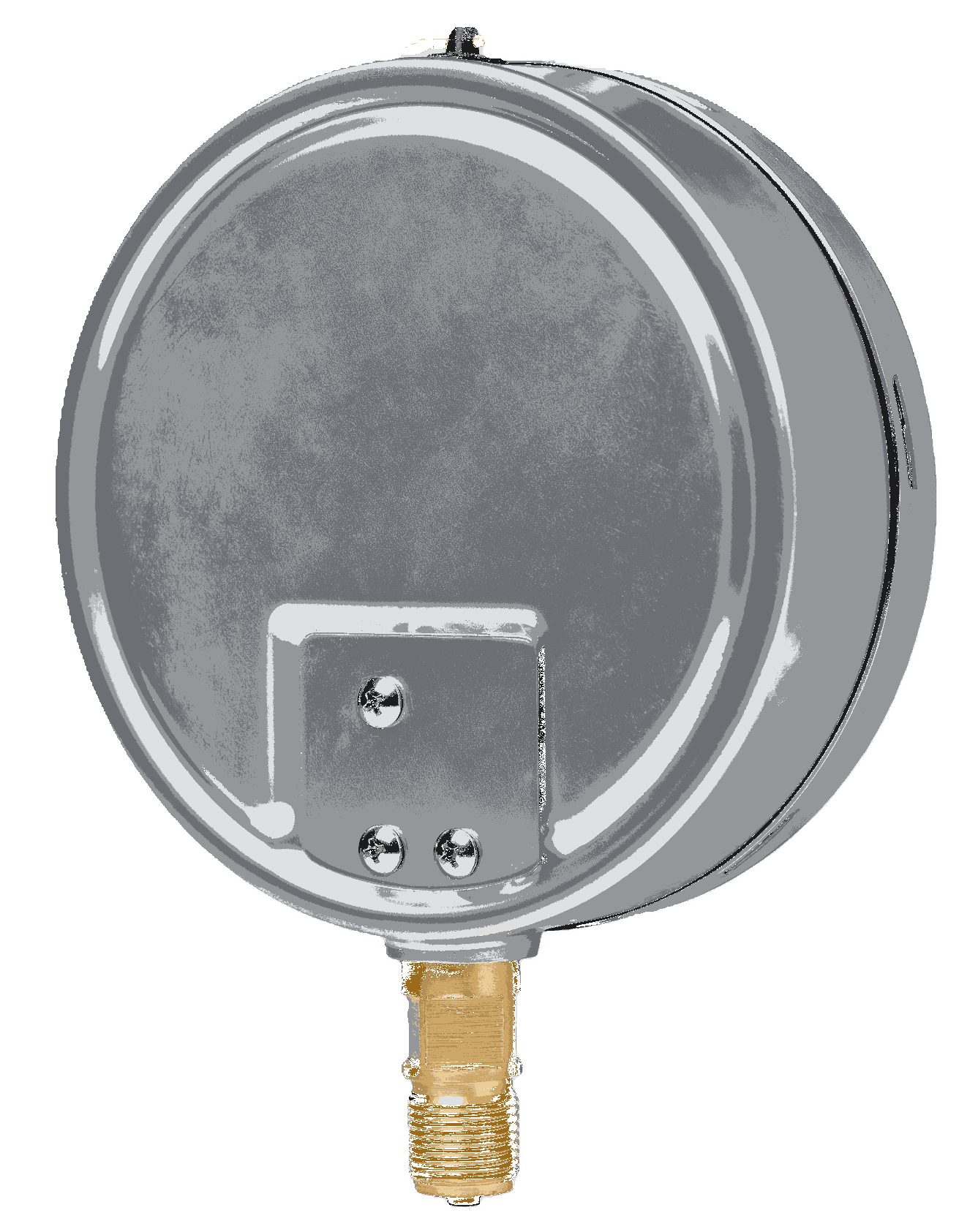

Прибор с задним фланцем (Фз) – прибор оснащен фланцем, расположенным на задней стенке корпуса, выполнен по ГОСТ2450
Пломба (Пл.) - прибор защищается от несанкционированного вскрытия установкой не снимаемой наклейки
Свидетельство о поверке (Св.) – дополнительно к эксплуатационной документации прикладывается свидетельство о поверке
Госповерка (ГП) – поверка прибора проводится в ФГБУ Томский ЦСМ
Протокол (Прот.) - дополнительно к эксплуатационной документации прикладывается протокол поверки
Табличка с позиционным номером (Табл.) - приборы поставляются с металлической табличкой с нанесенным позиционным номером согласно заявке
Указатель предельного давления (УПД) – прибор комплектуется указателем предельного давления, устанавливающийся потребителем на корпус, напротив необходимой отметки шкалы.
Специальная шкала, исполнение прибора с нестандартной шкалой (Спец.) – приборы изготавливаются с нестандартной шкалой по заявке потребителя
Красная черта (Черта) – на шкале прибора наносится контрольная отметка в виде красной черты по ГОСТ2405 по заявке потребителя
Комплект монтажных частей (КМЧ) – приборы поставляются с дополнительными монтажными деталями: прокладки, переходники и т.п.
Исполнение прибора с нестандартной ценой деления показаний (ц.д.) – прибор изготавливается с ценой деления, отличающейся от стандарта предприятия, но соответствующей ГОСТ2405
Прибор для измерений давления кислорода (О2) – прибор поставляется обезжиренным (в п. 2.9. «Специальная измеряемая среда» паспорта делается отметка «кислород»), на циферблате нанесены соответствующие условные обозначения по ГОСТ2405
Прибор для измерений давления ацетилена (C2H2) – прибор предназначен для измерения давления ацетилена, на циферблате нанесено соответствующее условное обозначение по ГОСТ2405
Прибор для измерений давления водорода (Н2) - прибор предназначен для измерения давления водорода, на циферблате нанесено соответствующее условное обозначение по ГОСТ2405
Прибор для измерений давления пропана (C3H8) - прибор предназначен для измерения давления пропана, на циферблате нанесено соответствующее условное обозначение по ГОСТ2405
Прибор для измерения давления хладонов (Rn*) - прибор предназначен для измерения давления хладона, на циферблате нанесено соответствующее условное обозначение по ГОСТ2405
*- числовое обозначение хладона
Прибор для измерения давления жидкости (LIQ) - прибор предназначен для измерения давления жидкости, на циферблате нанесено соответствующее условное обозначение по ГОСТ2405
Прибор для измерения давления газа (GAS) - прибор предназначен для измерения газа жидкости, на циферблате нанесено соответствующее условное обозначение по ГОСТ2405
ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Гарантийный срок эксплуатации – 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления
